尼龍（PA）作為工程塑料的重要品種，其增強改性技術一直是材料科學領域的研究熱點。其中，玻璃纖維（玻纖）增強是最常見的改性手段，而根據纖維長度的不同，可分為長玻纖增強和短玻纖增強兩類。這兩種改性方式在性能表現、加工工藝和應用場景上存在顯著差異，深刻理解這些差異對材料選型和產品設計至關重要。  一、纖維長度與分散形態的差異

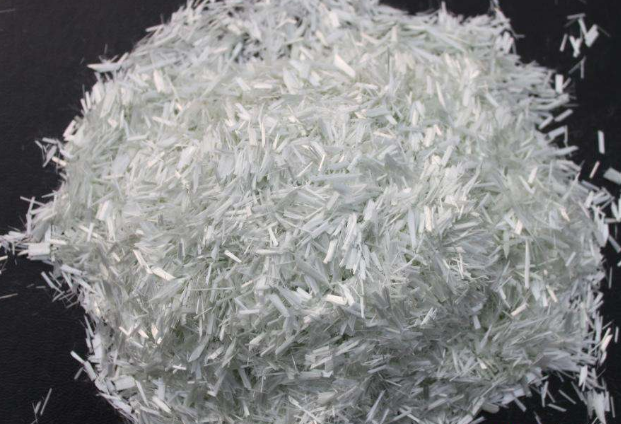

短玻纖增強尼龍通常采用長度小于1毫米的纖維，通過熔融共混擠出造粒，纖維在基體中呈現隨機分散狀態。由于加工過程中的高剪切力，纖維長度進一步縮短至0.2-0.4毫米，長徑比（長度與直徑之比）多在20-50之間。這種分散形態使得材料各向異性較弱，機械性能在不同方向上相對均衡。

長玻纖增強尼龍則使用連續纖維束，長度可達10-25毫米，通過特殊浸漬工藝使纖維保持完整。在注塑成型后，纖維長度仍能保留3-5毫米，長徑比可達100以上。這種結構形成三維網絡增強體系，纖維在流動方向上有明顯取向性，使得材料表現出更強的各向異性。

 二、機械性能對比
在拉伸強度方面，30%長玻纖增強PA6比同等含量的短玻纖產品高出15-20%。這是因為長纖維能更有效地傳遞應力，避免應力集中。某實驗數據顯示，長玻纖PA66的拉伸強度可達210MPa，而短玻纖版本約為180MPa。

沖擊性能的差異更為顯著。長玻纖的"橋接效應"能阻止裂紋擴展，其缺口沖擊強度可達短玻纖的2-3倍。在-40℃低溫環境下，長玻纖PA仍能保持85%的室溫沖擊強度，而短玻纖產品會下降至60%左右。

耐疲勞特性上，長玻纖增強材料在10^6次循環載荷下的疲勞極限比短玻纖高30-40%。這是因為長纖維網絡能更均勻地分散交變應力，延緩微裂紋的產生和擴展。  三、加工工藝的獨特性
短玻纖增強尼龍可采用常規注塑設備加工，熔體流動性好，適合復雜薄壁件成型。但其模具需要特殊設計，如加大澆口尺寸以減少纖維斷裂，型腔表面通常需要硬化處理以抵抗纖維磨損。

長玻纖增強材料需要專用注塑機和模具系統。螺桿設計必須避免過度剪切，模溫控制要求更精確（通常需要120-140℃）。值得注意的是，長玻纖產品的收縮率各向異性更明顯，流動方向與垂直方向的收縮率差異可達0.3-0.5%，這需要在模具設計階段進行補償。

 四、應用領域的差異化選擇
汽車工業典型應用體現了這種差異：短玻纖PA多用于節氣門體、油泵殼體等結構件，看重其尺寸穩定性和加工效率；而長玻纖增強材料則用于前端模塊支架、儀表盤骨架等承力部件，某車型采用35%長玻纖PA66制作的門內承載架減重達40%，同時滿足碰撞安全要求。

電子電器領域，短玻纖PA廣泛用于連接器、斷路器外殼；而服務器機架、5G基站天線罩等需要兼具輕量化和高剛性的場景，則傾向選擇長玻纖增強方案。測試表明，長玻纖PA的電磁屏蔽效能比短玻纖產品提升15-20dB。

在運動器材方面，長玻纖增強尼龍制作的滑雪板固定器比鋁合金減重30%，動態載荷承受能力反而提高25%；而短玻纖產品更多用于健身器械的齒輪、滑輪等標準件。  五、成本效益分析
從材料成本看，長玻纖增強尼龍價格比短玻纖高20-30%，這主要源于特殊的制備工藝。但綜合成本需要考慮部件減薄可能性、裝配簡化等因素。某汽車零部件案例顯示，采用長玻纖方案使壁厚從3mm減至2mm，單件材料用量減少15%，模具壽命延長30%，總成本反而降低8%。

環境適應性方面，長玻纖增強材料在濕熱環境下性能衰減更緩慢。85℃/85%RH條件下老化1000小時后，長玻纖PA的抗彎強度保留率為75%，而短玻纖產品僅為55%。這使得長玻纖材料在發動機艙等惡劣環境中更具優勢。

 六、未來發展趨勢
新型混雜增強體系正在興起，如長短玻纖協同增強技術，既保持長纖維的力學優勢，又改善各向異性。某實驗配方顯示，15%長玻纖+15%短玻纖增強PA6的綜合性能優于30%單一纖維增強體系。

回收再利用方面，長玻纖增強材料經過三次回用后仍能保持80%的原始強度，而短玻纖產品通常只能保留50-60%。這使長玻纖在循環經濟背景下更具發展潛力。

表面改性技術也在進步，如硅烷偶聯劑處理的長玻纖與基體界面結合強度提升40%，進一步釋放增強潛力。納米涂層技術可使纖維-樹脂界面形成梯度過渡層，有效緩解應力集中。

通過以上對比可見，長短玻纖增強尼龍各有千秋。材料選擇需要綜合考量部件功能需求、工況環境、成本預算等多重因素。隨著復合技術和加工工藝的持續創新，這兩種增強方案都將在工程塑料領域發揮不可替代的作用。設計師應當根據具體應用場景的科學分析，做出最優化的材料決策。

如果你有尼龍增強改性加長玻纖和短玻纖的區別？需要采購或者有相關問題需要咨詢或者探討，請撥打電話或填加微信：18621317168 我們竭誠為您服務！
