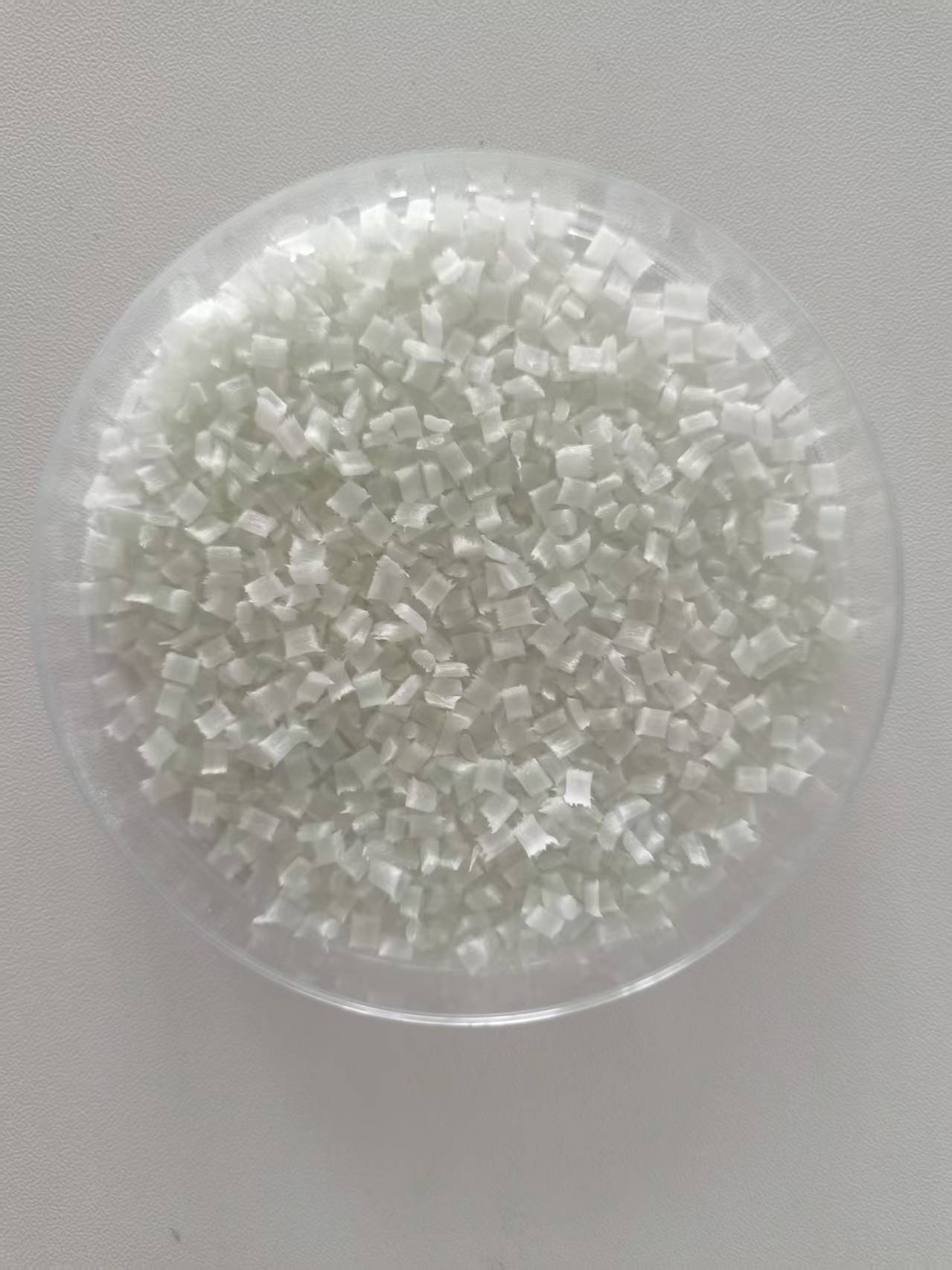

尼龍PA66（聚酰胺66）作為工程塑料的重要品類，其性能特點和應用范圍備受關注。而在實際應用中，通過添加玻璃纖維（加纖）改性的PA66與未加纖的純PA66在機械性能、熱性能、尺寸穩定性等方面存在顯著差異。以下從多個維度對兩者進行對比分析，并結合行業應用案例，探討其選擇邏輯。  一、機械性能對比
1. 拉伸強度與模量
純PA66的拉伸強度約為80-90 MPa，而加纖30%的PA66可提升至160-200 MPa。玻璃纖維的加入形成了剛性骨架結構，有效分擔載荷，使材料抗拉能力顯著增強。例如，汽車發動機周邊部件（如進氣歧管）普遍采用加纖PA66，以承受高頻振動和機械應力。
‌
2. 沖擊韌性
純PA66的缺口沖擊強度約為5-8 kJ/m²，表現出較好的韌性；加纖后雖拉伸強度提高，但沖擊強度可能下降至4-6 kJ/m²，呈現脆性特征。這一差異在低溫環境下更為明顯。因此，對耐沖擊要求高的場景（如運動器材手柄）常選擇純PA66或添加增韌劑的改性配方。

3. 耐磨性
加纖PA66的摩擦系數更低（0.2-0.3，純PA66為0.3-0.4），玻璃纖維的硬質特性減少了材料表面磨損。例如，工業齒輪和軸承保持架多采用加纖型號，壽命可延長30%以上。

 二、熱性能差異
1. 熱變形溫度（HDT）
純PA66的HDT（1.82 MPa載荷下）約為70-80℃，而加纖30%后可達250℃以上。玻璃纖維的耐高溫性使材料在高溫環境下仍能保持形狀穩定性，適用于電子連接器、LED燈座等需承受回流焊工藝的部件。

2. 線膨脹系數
純PA66的線膨脹系數為8-9×10??/℃，加纖后可降至2-3×10??/℃，接近金屬水平。這一特性在需要與金屬嵌件配合的精密零件（如汽車節氣門體）中尤為重要，可減少因熱脹冷縮導致的裝配間隙問題。

 三、尺寸穩定性與加工表現
1. 吸水率影響
PA66本身具有吸水性（飽和吸水率約2.5%），吸水后尺寸變化明顯。加纖材料吸水率降低至1%以下，且吸水后的尺寸變化幅度減少50%以上。例如，戶外電氣外殼若使用純PA66可能因濕度變化產生變形，而加纖型號能更好維持精度。

2. 成型收縮率
純PA66的收縮率約為1.5-2%，加纖后降至0.3-0.6%。這使得加纖制品在注塑時更易控制公差，尤其適用于薄壁復雜結構（如筆記本電腦支架）。

3. 加工難度
加纖PA66對螺桿和模具的磨損更嚴重，需采用雙金屬螺桿和硬化模具。此外，纖維取向可能導致各向異性，需通過優化澆口設計和保壓工藝改善。  四、成本與經濟性分析
1. 材料成本
加纖PA66價格通常比純PA66高20-30%，但通過提升部件壽命或減少用料（如壁厚設計）可抵消部分成本。例如，某家電企業將純PA66風扇葉片改為加纖25%版本后，重量減輕15%，綜合成本下降8%。

2. 二次加工成本
加纖材料的機械加工（如鉆孔、銑削）易產生毛邊，需使用金剛石刀具，但省去了后處理（如噴涂增強）步驟。純PA66則更易進行表面處理（如電鍍）。



 五、典型應用場景選擇建議
1. 優先選擇加纖PA66的場景
- 高載荷結構件：汽車油底殼、無人機機身支架
- 高溫環境部件：電動工具外殼、咖啡機水箱
- 精密配合件：工業傳感器殼體、5G基站天線罩

2. 優先選擇純PA66的場景
- 柔性連接件：管道密封圈、緩沖墊片
- 食品接觸部件：廚房用具手柄、礦泉水瓶蓋
- 短期使用消費品：一次性醫用器械、快消品包裝

 六、未來發展趨勢
隨著復合材料技術進步，新型增強體（如碳纖維、礦物纖維）與PA66的結合正成為研究熱點。例如，碳纖維增強PA66的比強度可達鋼材的5倍，已在航空航天領域試應用。此外，通過納米填料（如蒙脫土）與玻璃纖維的協同改性，可進一步提升材料的綜合性能。

綜上所述，加纖與純PA66的選擇需權衡機械需求、環境條件、成本預算等多重因素。在實際工程中，通過計算機輔助分析（如CAE模流仿真）和實驗驗證相結合的方式，能夠更精準地匹配材料與應用場景。


如果你有尼龍PA66加纖與不加纖性能有什么不同？需要采購或者有相關問題需要咨詢或者探討，請撥打電話或填加微信：18621317168 我們竭誠為您服務！
